반도체 제조장비, 전자현미경, 정밀 측정장비, 레이저 및 광학장비와 같은 고정밀 설비는

사람이 거의 느끼지 못하는 미세한 진동(Micro-Vibration)에도 측정 결과와 공정 품질이 영향을 받을 수 있습니다.

일반적인 산업설비의 진동 측정은 주로 기계의 이상이나 고장을 진단하는 데 목적이 있습니다.

하지만 정밀장비가 설치되는 환경에서는 그 목적이 다르게 됩니다.

이 질문에 답하기 위해 널리 활용되는 기준 중 하나가 BBN(Bolt, Beranek and Newman)의 Vibration Criteria, 즉 VC-Curve입니다.

VC-Curve는 건물의 바닥이나 구조물에서 발생하는 미세진동 수준이 정밀장비의 정상적인 운용에 적합한 환경인지 평가하기 위한 진동 기준입니다.

일반적인 기계 진동 측정에서는 RMS, Peak, 가속도, 속도 등의 전체 진동값을 평가하는 경우가 많습니다.

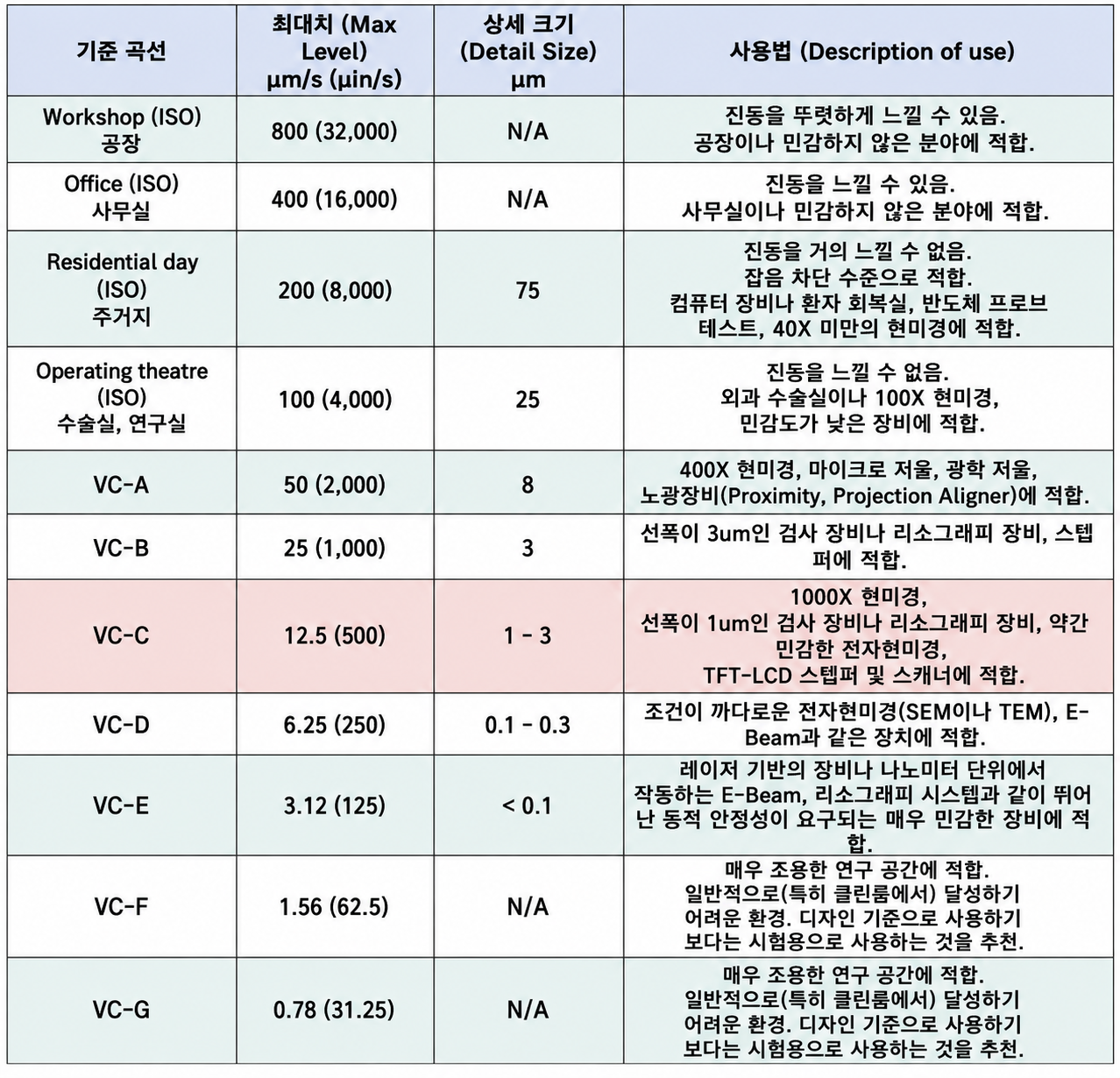

그러나 VC-Curve에서는 단순히 전체 진동값 하나만 확인하지 않고, 일반적으로 1/3 Octave Band 분석을 통해 주파수별 진동속도 RMS 수준을 평가하며 대표적인 VC 등급은 다음과 같습니다.





예를 들어 두 장소에서 측정된 전체 진동속도가 동일하게 10 µm/s RMS라고 가정해 보겠습니다.

하지만 첫 번째 장소의 진동은 주로 5~10 Hz에서 발생하고, 두 번째 장소의 진동은 50~80 Hz에서 발생할 수 있습니다.

전체 진동값만 보면 두 장소가 비슷해 보이지만, 정밀장비가 특정 주파수 대역에 민감하다면 실제 장비에 미치는 영향은 전혀 다를 수 있습니다. 따라서 미세진동 환경에서는 단순히 “진동이 몇 µm/s인가?” 보다 “어느 주파수에서 어느 정도의 진동이 발생하고 있는가?” 를 확인하는 것이 중요합니다.

VC-Curve는 이러한 진동을 주파수 대역별로 분석하고 허용 기준과 직접 비교할 수 있도록 해줍니다.





정밀장비에서 문제가 되는 진동은 반드시 사람이 느낄 정도로 클 필요가 없습니다.

예를 들어 다음과 같은 장비들은 매우 작은 진동에도 영향을 받을 수 있습니다.

• 반도체 노광 및 검사장비

• 전자현미경(SEM/TEM)

• AFM(Atomic Force Microscope)

• 정밀 광학장비

• 레이저 측정장비

• 정밀 계측기

• 나노 단위 가공장비

• 고해상도 검사장비

• 정밀 연구실 및 시험설비

사람에게는 조용하고 안정적인 바닥처럼 느껴져도 장비 입장에서는 측정 이미지가 흔들리거나, 측정값의 반복성이 떨어지거나, 정밀 위치제어 오차가 발생할 수 있습니다. 즉, 인체가 느끼는 진동의 기준과 정밀장비가 허용할 수 있는 진동의 기준은 서로 다릅니다.





1. 정밀장비 설치 전 환경 적합성 평가

고가의 정밀장비를 설치한 후 진동 문제가 발견되면 해결 비용이 크게 증가할 수 있습니다.

따라서 장비 설치 전에 후보 위치의 바닥 진동을 측정하고 VC-Curve와 비교하면 해당 장소가 장비 설치에 적합한지를 사전에 판단하는 데 도움이 됩니다.

2. 진동 문제의 원인 주파수 파악

VC-Curve의 장점은 단순히 Pass/Fail만 판단하는 것이 아닙니다.

어느 주파수 영역에서 문제가 발생하고 있는지 파악할 수 있다는 점도 중요합니다.

건물 내부에는 다양한 진동원이 존재합니다.

건물 내부 진동원

공조기(AHU), Fan, Pump, Chiller, Compressor, Motor, Elevator, 생산설비, 배관 등이 대표적입니다.

건물 외부 진동원

도로 차량, 지하철, 철도, 인근 공사, 중장비 및 주변 공장 설비 등이 영향을 줄 수 있습니다.

예를 들어 특정 위치의 VC 측정 결과 20 Hz 부근에서 VC-D 기준을 크게 초과한다면 단순히 “진동이 크다”는 결론에서 끝나는 것이 아니라 20 Hz 부근의 진동을 발생시키는 설비나 구조적인 원인을 추적할 수 있습니다.

3. 방진대책 수립을 위한 객관적인 데이터 확보

미세진동 문제가 발견되었다면 다음 단계는 진동을 감소시키는 것입니다.

대표적으로 다음과 같은 대책을 고려할 수 있습니다.

• 방진패드 설치

• 방진마운트 또는 스프링 적용

• 정밀 방진테이블 설치

• 설비 동적 밸런싱

• 회전체 정렬

• 배관 진동 절연

• 장비 설치 위치 변경

• 구조물 보강

• HVAC 및 회전설비 진동 절연

이때 VC-Curve를 이용하면 대책 적용 전(Before)과 후(After)의 결과를 동일한 기준으로 비교할 수 있습니다.

따라서 “진동이 줄어든 것 같다”는 주관적인 판단이 아니라, VC-C → VC-D 수준으로 개선 또는 특정 주파수 대역에서 진동속도 RMS가 감소와 같이 객관적으로 방진 효과를 평가할 수 있습니다.

4. 시간에 따라 변하는 미세진동 환경 확인

건물의 진동환경은 항상 일정하지 않습니다.

예를 들어 낮에는 차량 통행량이 증가하고 특정 시간에 생산설비가 가동되며 HVAC가 주기적으로 ON/OFF되고 엘리베이터가 간헐적으로 운행되고 주변 공사가 특정 시간대에 진행될 수 있습니다.

따라서 정밀장비 설치환경을 평가할 때 몇 분 정도의 단시간 측정만으로 전체 환경을 판단하는 것은 위험할 수 있습니다.

필요한 경우 수 시간 또는 24시간 이상 장시간 모니터링하여 시간에 따른 VC-Curve 변화를 확인하는 것이 효과적입니다.

이를 통해 특정 시간대에만 발생하는 간헐적인 진동까지 확인할 수 있습니다.





VC-Curve 측정에서 특히 중요한 요소가 센서의 저주파 성능과 Noise Floor입니다.

VC-D와 VC-E 같은 매우 엄격한 기준에서는 측정해야 하는 진동 자체가 매우 작기 때문입니다.

예를 들어 실제 바닥 진동보다 센서 자체의 전기적·기계적 노이즈가 크다면 측정 결과에 실제 진동이 아니라 센서의 Noise Floor가 나타날 수 있습니다.

따라서 미세진동 측정에서는 일반적인 산업용 가속도센서 선정시 보다 더 특별하고 세심하게 다름과 같은 특성을 고려해야 합니다.

• 높은 감도(High Sensitivity)

• 낮은 Noise Floor

• 우수한 저주파 응답특성

• 충분한 Dynamic Range

• 안정적인 신호처리

• 저주파 측정에 적합한 DAQ

• 1/3 Octave Band 분석 기능



특히 VC-D 및 VC-E와 같이 매우 낮은 진동 수준을 측정해야 하는 경우에는 센서 + DAQ 전체 시스템의 Noise Floor를 반드시 검토해야 합니다.

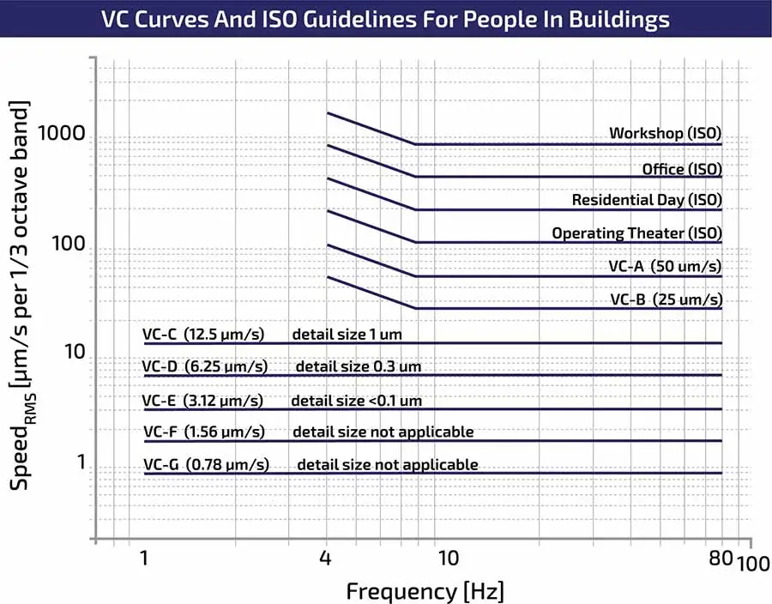

VC-Curve 그래프에서는 일반적으로 가로축에 주파수(Hz), 세로축에 진동속도 RMS를 표시합니다.

측정된 1/3 Octave Band 결과를 VC-A, VC-B, VC-C, VC-D, VC-E 등의 기준선과 비교합니다.

예를 들어 측정값이 모든 평가 주파수 대역에서 VC-D 기준선보다 낮다면 해당 위치가 VC-D 수준을 만족하는 진동환경이라고 평가할 수 있습니다.

반대로 특정 주파수 대역에서 기준선을 초과한다면 그 주파수 영역의 진동원을 추가로 조사해야 합니다.

여기에서 중요한 것은 단순한 전체 RMS 값이 아니라 주파수별 진동 분포입니다.

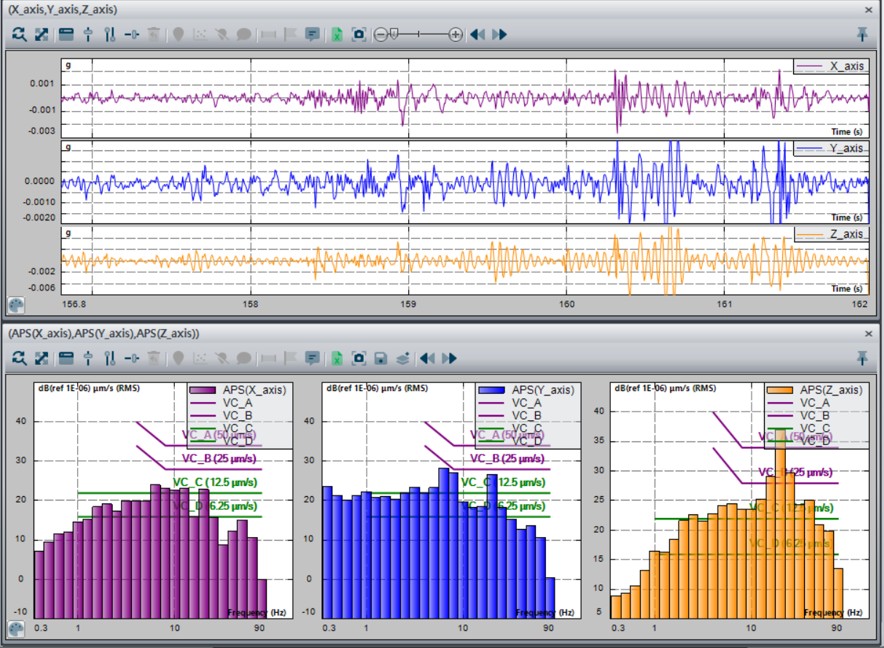

아래 사진은 Spider-20 소음진동 주파수 분석장비에서 VC-Curve 측정결과를 분석한 화면 입니다.





VC-Curve를 이용한 미세진동 평가는 특히 다음과 같은 분야에서 유용합니다.

• 반도체 / 디스플레이

• 노광장비, 검사장비, 정밀 스테이지 및 나노미터 단위 공정장비

• 연구소 / 대학

• 전자현미경, AFM, 레이저 및 광학실험 장비

• 정밀 제조

• 정밀가공장비, 측정기, 좌표측정기 및 고정밀 검사장비

• 의료 / 바이오

• 고해상도 이미징 장비 및 진동에 민감한 분석장비

• 데이터센터 및 첨단 산업시설

대형 AHU, Fan, Pump, Chiller 등에서 발생한 진동이 인접한 민감 설비나 구조물에 전달되는지 평가할 때 활용할 수 있습니다.





※결론

미세진동 측정의 목적은 단순히 “진동이 존재하는가?”를 확인하는 것이 아닙니다.

핵심은 “현재의 진동환경이 설치하려는 정밀장비의 성능을 안정적으로 유지할 수 있는 수준인가?”를 판단하는 것입니다.

BBN Vibration Criteria(VC-Curve)는 이러한 질문에 대해 객관적인 기준을 제공할 수 있습니다.

특히 반도체, 전자현미경, 정밀광학, 연구시설 등에서는 사람이 느낄 수 없는 매우 작은 진동도 장비의 해상도와 반복성, 측정 정확도 및 생산품질에 영향을 미칠 수 있습니다.

따라서 고감도·저노이즈 가속도센서를 이용하여 미세진동을 측정하고, 이를 1/3 Octave Band로 분석하여 VC-Curve와 비교하는 과정은 정밀장비의 설치환경 평가와 진동 문제 해결에 매우 중요한 방법이라고 할 수 있습니다.

정밀장비의 성능은 장비 자체의 사양만으로 결정되지 않습니다.

장비가 설치되는 바닥과 주변의 진동환경 역시 하나의 중요한 성능 요소입니다.

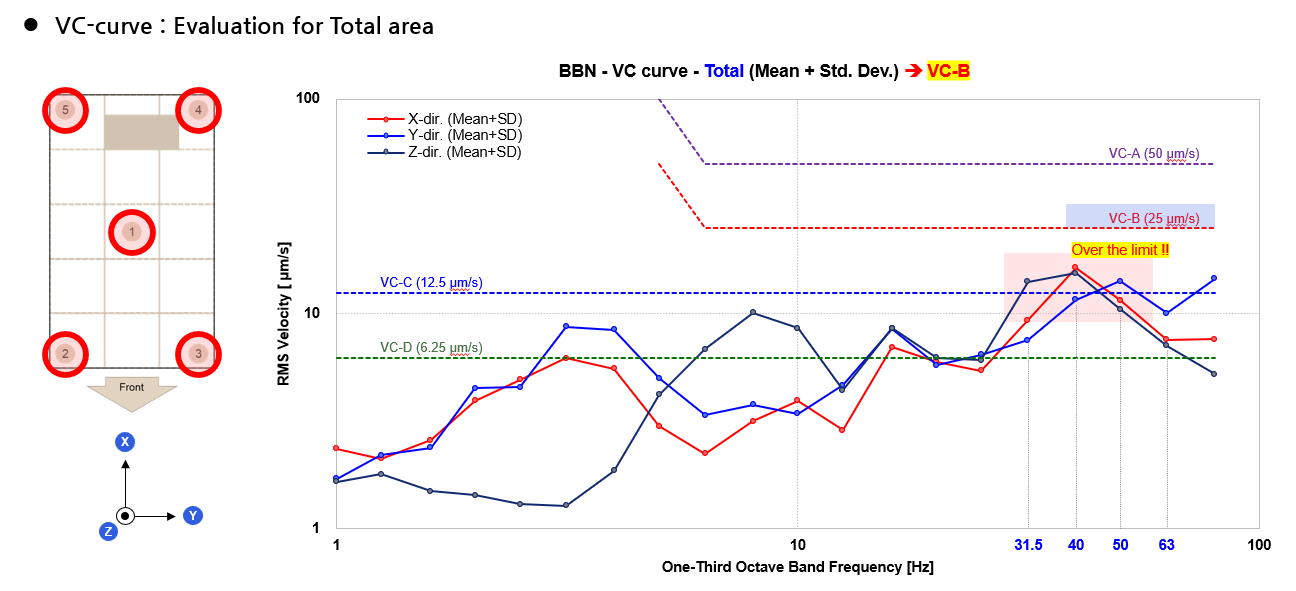

참고로 반도체 공장 바닥 진동 측정 사례를 소개하니 참고하시기 바랍니다.

• 측정 기준: BBN – Vibration Criteria (VC-curve)

• 사용된 가속도센서: 고감도(10V/g) 3축 가속도센서(모델명: HTA-10G)

• 진동 측정 분석: 1/3 옥타브 밴드

• 진동 단위 및 표현방법: 속도(mm/s), RMS

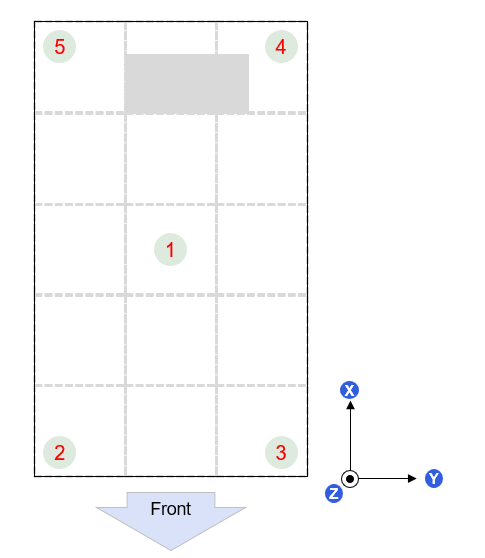

측정 포인트: 5포인트(아래 사진 참조)

• 센서 설치 위치: 바닥 고정 방식
