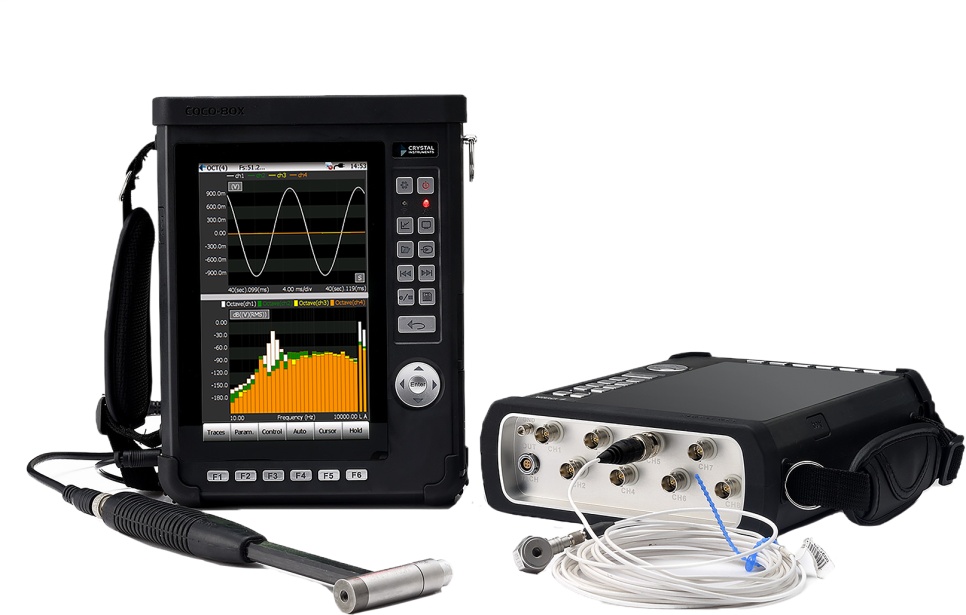

휴대용 진동 소음 분석기 CoCo-80X 소개

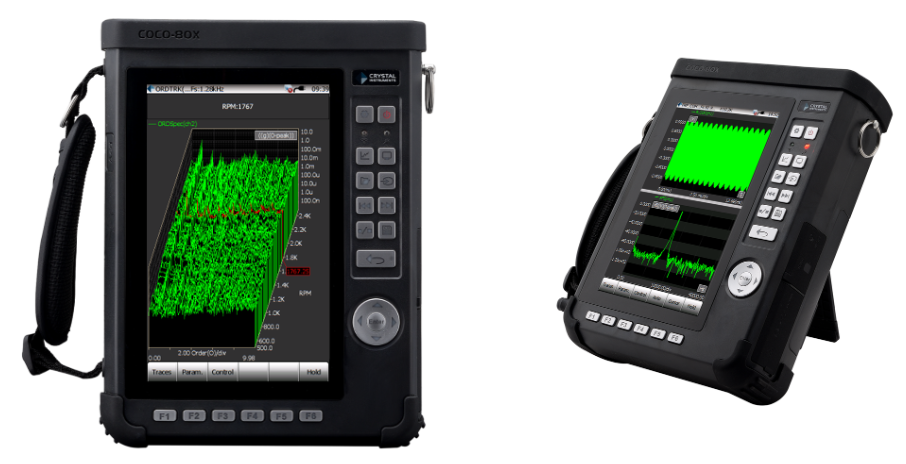

CoCo-80X

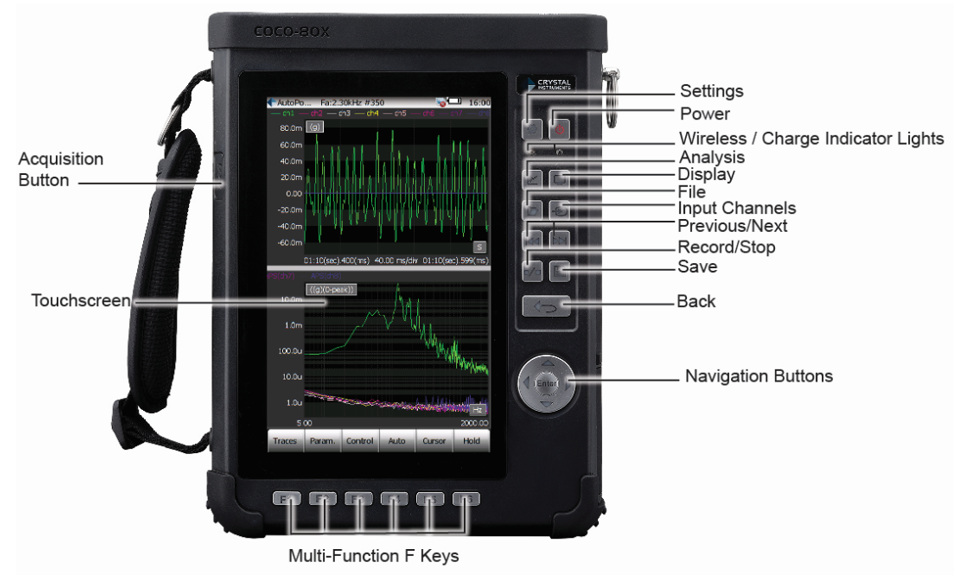

▶7인치 풀 컬러 터치스크린 LCD 디스플레이(7 Inch Full Color Touchscreen LCD Display)

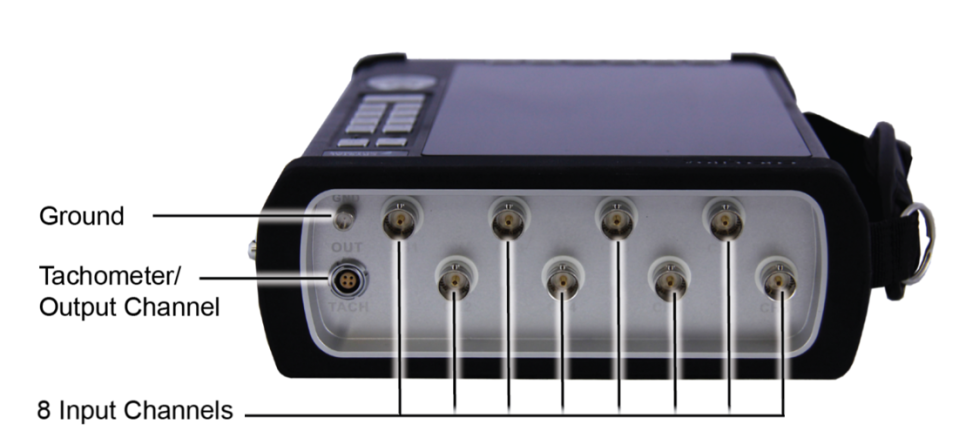

▶최대 8채널까지 확장 가능(CoCo-80X 모델)

▶최대 16채널가지 확장 가능(CoCo-90X 모델)

▶파워풀 듀얼 코어 프로세서 내장(Powerful Dual-Core Processor)

▶2GB 램 & SD 카드(데이터 저장)

▶샘플링 레이트 102.4 kHz (Sampling Rates up to 102.4 kHz)

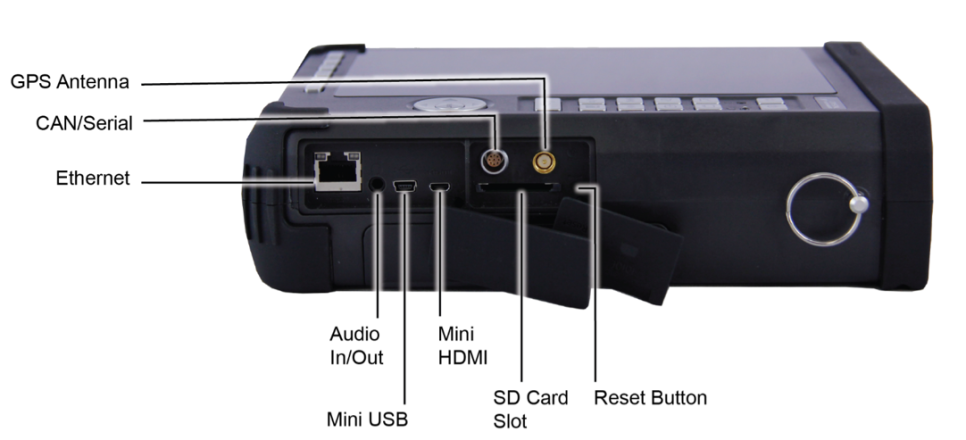

▶캔 버스 통신 & GPS (CAN bus and GPS)

▶HDMI 연결 (HDMI Connection)

▶무선 와이파이 또는 이더넷 연결 (Wi-Fi/Ethernet Connectivity)

적용 분야

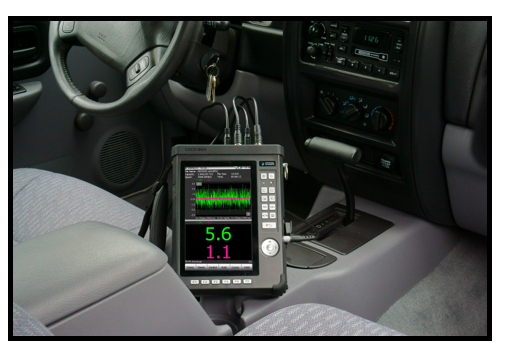

▶자동차 NVH(Automotive NVH Industry)

▶원격 진동 소음 모니터링 (Remote Noise and Vibration Monitoring)

▶다이나믹 소음 진동 분석 (Dynamic Signal Analysis)

▶도로 소음 진동 데이터 분석 (Road Test Data Collection)

▶음향 분석 (Acoustic Analysis)

▶진동 테스트 (Vibration Testing)

▶모달 분석 (Modal Analysis)

▶옥타브 분석 (Octave Analysis)

▶오더 분석 (Order Analysis)

▶기계 상태 모니터링 (Machine Condition Monitoring)

CAN BUS 통신 기능

주요 기능

▶진동 소음 레코딩 (Noise & Vibration Recording)

▶Transient Capture

▶파워 스펙트럼 (Power Spectrum)

▶주파수 응답 함수 (Frequency Response Function)

▶모달 분석 (Modal Analysis)

▶옥타브 분석 (Octave Analysis)

▶오더 분석 (Order Analysis)

▶소음계 (Sound Level Meter)

▶로터 밸런싱 (Rotor Balancing)

▶실시간 디지털 필터 (Real-time digital filters)

▶스윕 사인 테스트 (Swept sine test)

▶원격 진동 소음 모니터링 (Remote Noise and Vibration Monitoring)

▶리미트 진동 소음 양부 판정 (Limit Testing)

▶파형 출력 기능 (Waveform Output)

● 주파수 분석 (FFT Analysis)

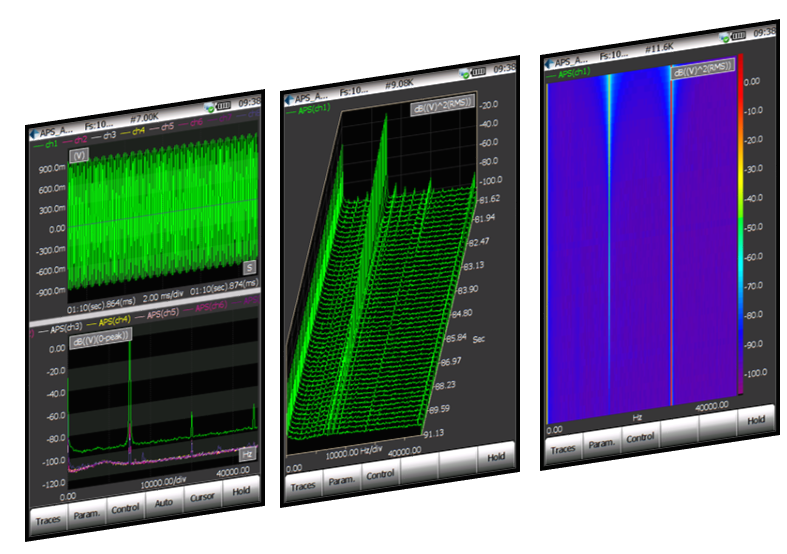

FFT & Waterfall & Color Map

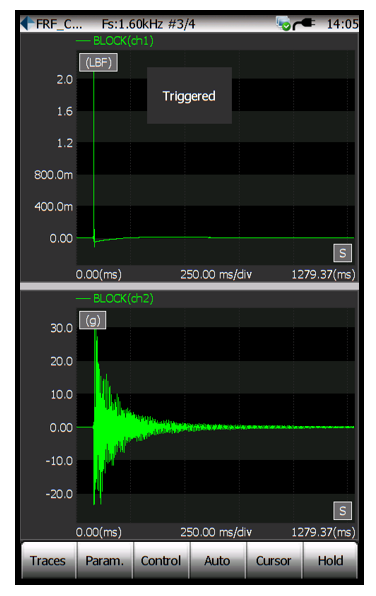

● 주파수 응답 함수 (Frequency Response Function)

CoCo-80X with Impact Hammer

Impact Test

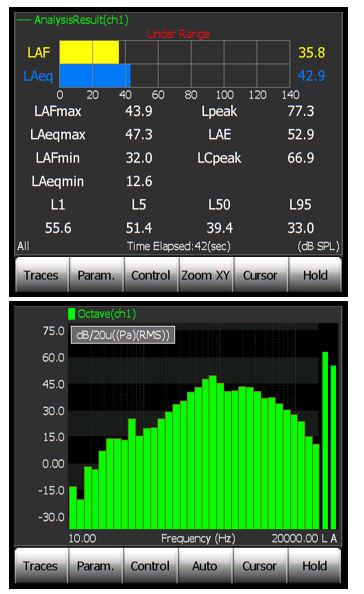

● 옥타브 분석 및 소음측정 기능 (Octave & Sound Level Meter)

Sound Level Meter and Octave Analysis

ANSI S1.11:2004

IEC 61260-1995

Octave Fractional Resolution: 1/1, 1/3, 1/6, 1/12

Frequency Weighting: A, B, C, (per IEC 61672)

Time Weighting: Fast, Slow, Impulse

Acoustic Analysis

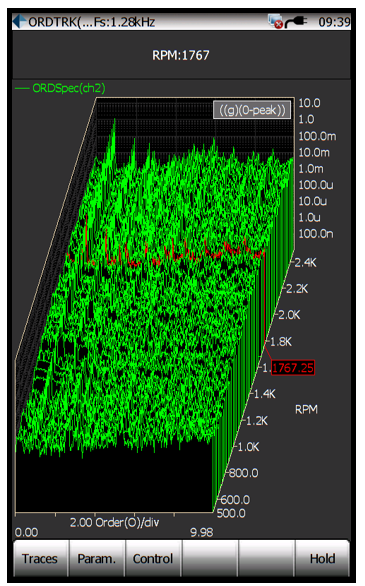

● 오더 분석 (Order Analysis)

Order Tracking

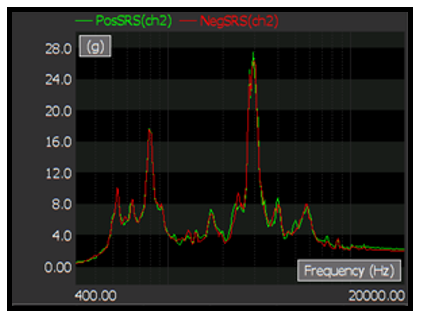

● 충격 응답 스펙트럼 (Shock Response Spectrum)

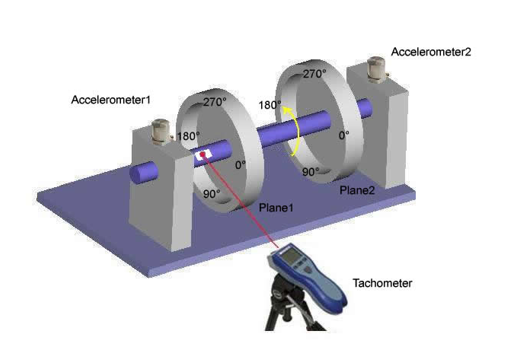

● 로터 밸런싱 (Rotor Balancing)

회전체 로터 밸런싱 Rotor Balancing

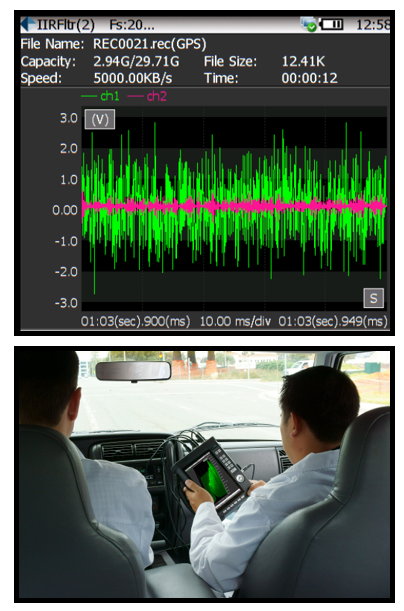

● 진동 소음 데이타와 함께 GPS 데이터 기록 (GPS Data Recording)







● 진동 데이터 수집 (Route Based Data Collector)

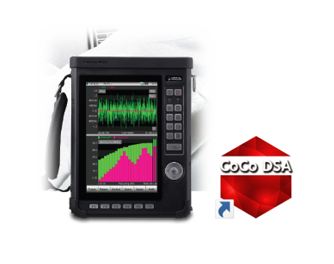

다이나믹 신호 분석(Dynamic Signal Analyzer) -DSA 모드

- 연속적인 신호 기록(Continuous Data Recording)

- 주파수 분석 기능(FFT Analysis)







CoCo-80X DSA 모드 진동 데이터 컬렉터(Vibration Data Collector)-VDC 모드 - Route 기능 - Download Data

CoCo-80X VDC 모드
