진동을 이용한 설비 진단시 진동 데이터의 취득은 정확한 분석 결과를 위해 매우 중요 합니다.

휴대용 계측기 또는 측정 장비로 진동 데이터 취득 시 주로 사용되는 진동 가속도센서를 대상체에 부착하기 위해 손쉽게 사용되는 방법은 주로 마그네틱 베이스를 이용한 방법이 많이 사용 됩니다.

측정 대상체의 측정 환경에 따른 적절한 마그네틱 베이스를 선택하여 부착하여야만 정확한 진동 측정을 할 수가 있습니다.

이번 포스팅에서는 마그네틱 베이스의 2가지 종류인 굴곡진 부위 부착용과 평평한 부위 부착용 마그네틱 베이스를 각각 사용하였을때의 주파수 응답에 대한 데이터를 비교해 보도록 하겠습니다.

참고로 이전 포스팅한 아래 내용을 참고하시면 진동 센서의 마운팅 방법에 대해 도움이 되실 겁니다.

​https://blog.naver.com/its-21/222083727451

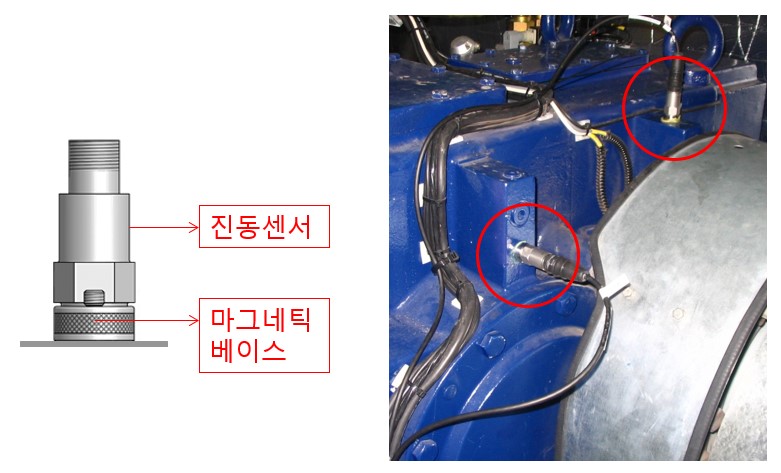

마그네틱 베이스는 아래와 같이 평평한 부위에 부착되는 용도와 굴곡진 부위에 부착되는 용도, 이렇게 크게 두가지로 제작 됩니다.

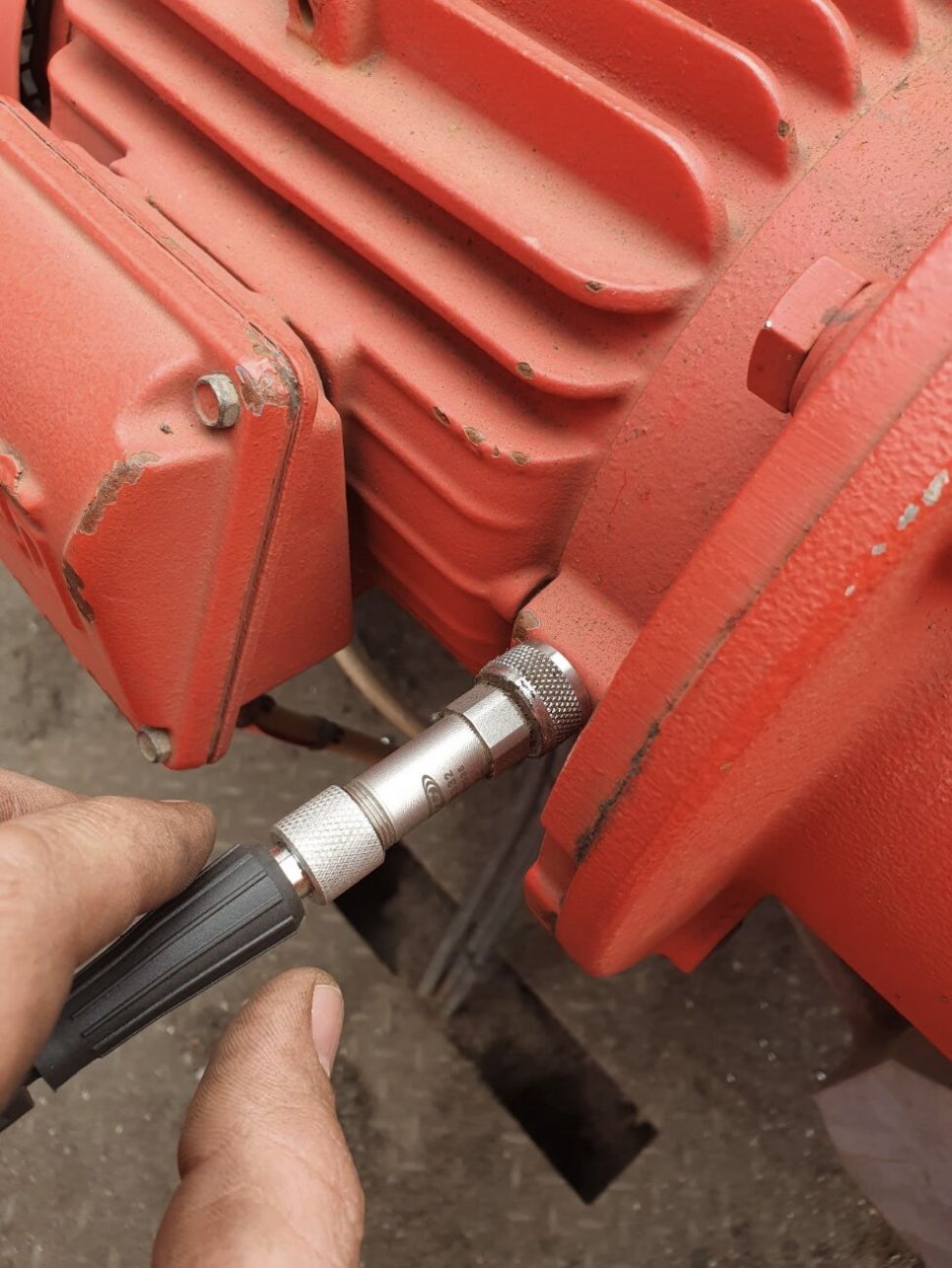

 평평한 부위 부착용 마그네틱 베이스

평평한 부위에 부착하여 사용하는 용도인 Flat Surface 마그네틱 베이스는 진동 전달 성능이 우수하여 센서의 주파수 응답 범위를 극대화하여 사용하는데 일반적으로 사용 됩니다. 일반적으로 10KHz의 고주파 측정 까지도 사용 가능 합니다.

굴곡진 부위 부착용 마그네틱 베이스

하지만 굴곡진 부위에 부착하여 사용하는 용도인 Curved Surface 마그네틱 베이스는 일반적으로 2KHz 대역까지 사용 범위가 제한 됩니다.

아래 사례연구에서는 베어링 하우징의 굴곡진 부위에 평평한 부위용 마그네틱 베이스와 굴곡진 부위용 마그네틱 베이스를 각각 사용하여 진동 데이터를 취득하는 테스트를 해 보았습니다.

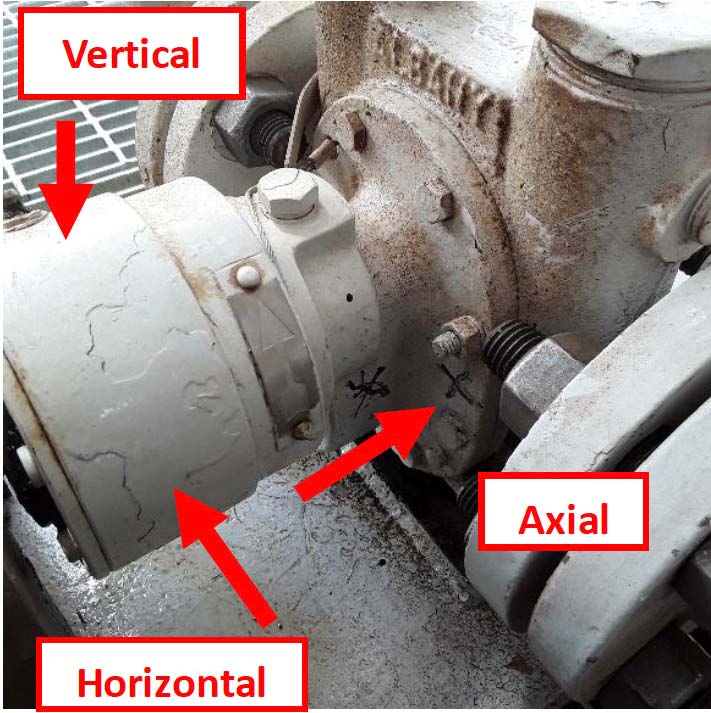

진동을 측정할 설비는 아래 사진에 보이는 전기 모터와 펌프 입니다.

아래는 각각의 마그네틱 베이스를 사용하였을때의 주파수 스펙트럼 결과값 입니다.

 평평한 부위용 마그네틱 베이스를 이용한 진동 측정

위의 결과를 정리하면

▶ 굴곡진 부위에 평평한 부위에 부착하여 사용하는 마그네틱 베이스를 이용하여 측정

하였을 때는 일관되게 굴곡진 부위에 부탁하여 사용하는 마그네틱 베이스를 사용하여

측정한 결과보다 일관되게 높은 진동 수치가 측정 되었습니다.

▶굴곡진 부위에 평평한 부위에 부착하여 사용하는 마그네틱 베이스를 이용하여 측정

하였을 때는 중~고주파 범위에서 일부 진동 피크값을 감쇠시켰습니다.

​

▶굴곡진 부위(베어링 하우징) 진동 측정시 평평한 부위에 부착하여 사용하는 마그네틱 베이스를 이용하여 측정할 경우 가속도센서의 강성이 부족하여(흔들림 운동 발생) 이는 가짜 진동 주파수(Unknow Frequency)를 발생할 수 있습니다.

​

결론

진동 분석가가 정확히 진동 분석을 하기 위해서는 측정 장비(데이터 수집 장치) 및 적절한 진동 센서의 선택 뿐만 아니라 진동 센서 부착시 사용되는 마그네틱 베이스의 적절한 선택 방법에 대한 전문적인 지식도 갖추고 있어야 정확한 진동 분석 및 진동 설비 진단

업무를 수행할 수 있습니다.
