VibTrend 소프트웨어는 기본으로 제공되는 Standard 버전과 유료 구매 버전인 Professional 버전이 있습니다.

차이점은 Standard 버전의 경우 Route를 생성할 수 있는 Machine 댓수가 10대로 제한되어 있으며 Professional 버전의 경우 생성 할 수 있는 Machine 댓수의 제한이 없습니다.

Professional 버전은 별도로 구매 가능하며 라이선스 키파일이 다음과 같이 25자리의 영문과 숫자로 조합된 형태로 제공 됩니다

예)7FY7L-XOHGQ-Y3U45-K457G-6I94T

만약 Professional 버전을 구매하셔서 키 파일을 받으셨다면 VibTrend 소프트웨어에서 활성화 하셔야 합니다.

아래 보이는 것과 같이 메뉴-Help-Activation을 클릭하면 Status에 Not Activated라고 나옵니다.

아래에 Activate 버튼을 클릭 합니다

다음과 같은 창이 나타납니다

제공된 25자리 라이선스 키파일 코드를 이용하여 Standard 버전을 Professional 버전으로 업그레이드 할 경우 2가지 방법이 있습니다.

1. Activate Online(Recommended) – 온라인 환경에서의 업그레이드(추천)

2. Activate Offline – 오프라인 환경에서의 업그레이드

PC와 통신을 하기 위한 도킹 크래들(A9081A) 및 USB 케이블

TPI908X 시리즈 진동계를 도킹 크래들에 연결하고

도킹 크래들에 USB 케이블 연결 후 PC에 연결하면 아래와 같이 자동으로 드라이버를 설치 합니다.

만약 드라이버가 자동으로 설치되지 않는다면 장비 구매 시 제공된 USB안에 들어있는 아래와 같은 모양의 아이콘을 클릭하여 별도로 드라이버를 설치하거나

아래 링크에서 "TPI908X 도킹 크래들 드라이버"를 다운로드 받아서 설치하시면 됩니다.

https://www.its21.co.kr/data/firmware.html

USB Serial Port가 구성되었는지 확인하시려면 윈도우 "제어판-장치관리자"에서 확인 가능 합니다.

만약 TPI908X 장비 본체와 PC와 연결이 되지 않을 경우 아래와 같은 사항을 확인 하시기 바랍니다.

1.드라이버가 제대로 설치되지 않은 경우(제일 많이 발생)

2.도킹 크래들과 TPI9080 본체의 광통신 되는 LED 부분이 정확히 일치 되지 않았을 경우

3.광통신 되는 LED 부분에 오염물질이 끼여 통신에 방해를 받는 경우

4.USB 케이블의 단선 또는 불량

5.장비가 꺼진 경우(Low Battery)

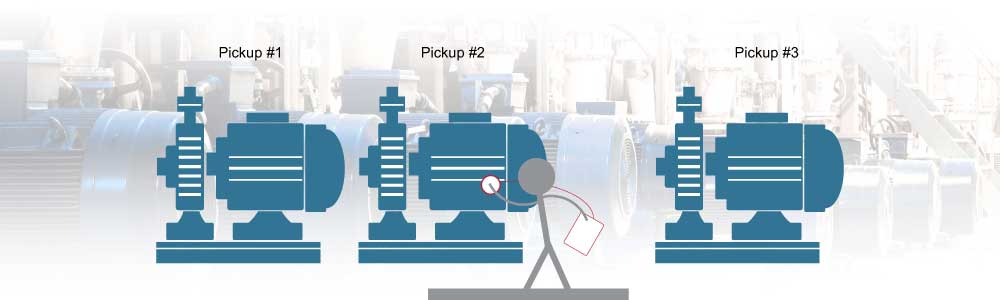

Route(루트) 기능은 설비할 관리가 많고 진동 측정 포인트수가 많은 현장에서 사용할 수 있는 편리한 기능 입니다.

측정자는 미리 PC에서 측정할 설비의 위치와 포인트를 생성하고 이 위치 및 포인트에 대한 데이터를 진동 측정기(TPI9080)으로 전송합니다.

그런 다음 진동 측정기(TPI9080)를 가지고 측정 현장에 가서 버튼을 눌러서 손쉽게 진동 데이터를 취득할 수 있습니다.

취득한 진동데이터는 회사 또는 사무실로 와서 PC에 한번에 전송할 수 있으며 이때 취득된 데이터를 기반으로 진동 경향관리(Vibration Trend Analysis) 및 분석을 할 수 있는 매우 편리한 기능 입니다.

네, 기본 포함된 Standard Software(Limited Machine)는 무료 입니다.

다만 루트(Route)를 생성할 때 생성할 수 있는 갯수의 제한이 있습니다.

기본 포함된 Standard Software(Limited Machine)은 Machine 1개당 10개의 포인트를 저장할 수 있으며 총 10대의 Machine을 생성할 수 있으므로 총 100개의 진동 포인트를 루트 기반으로 저장 가능 합니다.
